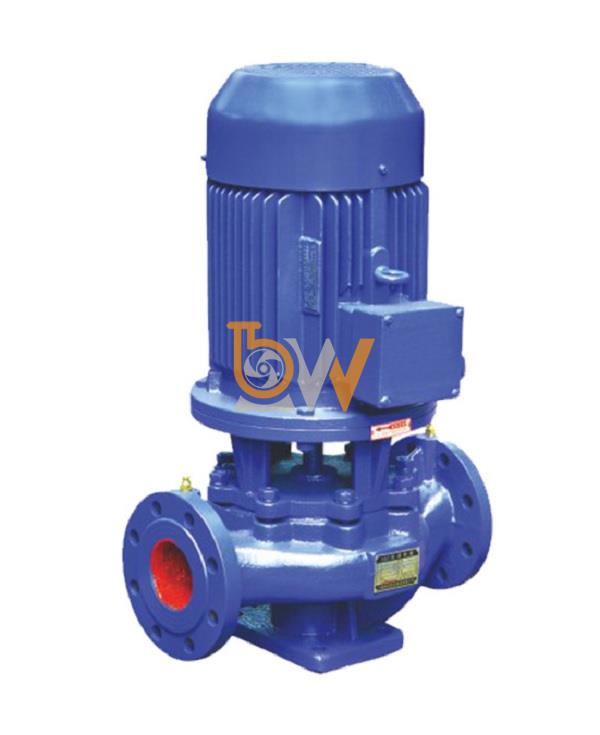

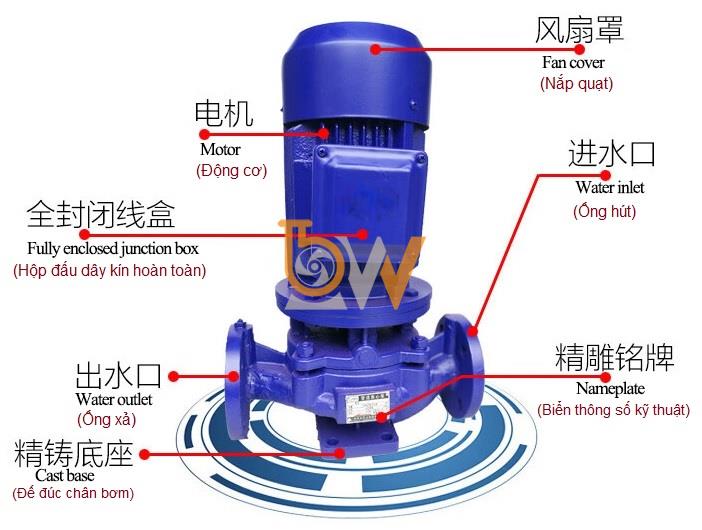

Tính linh hoạt trong thiết kế lắp đặt của bơm inline model ISG100-250A, IRG100-250A
Tính linh hoạt trong thiết kế lắp đặt của bơm inline model ISG100-250A, IRG100-250A cho phép triển khai nhanh trong nhiều điều kiện mặt bằng, cỡ ống và tiêu chuẩn công trình khác nhau. Nhờ cấu trúc hút – xả đồng trục, thân bơm gọn và cách bố trí đứng, hai model này dễ dàng tích hợp vào hệ thống hiện hữu mà không phải cải tạo lớn.
1) Thiết kế inline tối ưu cho không gian hẹp
Trục hút – xả thẳng hàng
Bơm lắp trực tiếp “in-line” trên tuyến ống chính, giảm tối đa co – cút đổi hướng, nhờ đó tiết kiệm diện tích sàn và chiều cao lắp đặt.
Kiểu đứng tiết kiệm footprint
Động cơ đặt trên thân bơm giúp diện tích tiếp xúc sàn nhỏ, phù hợp phòng kỹ thuật nhỏ, giếng kỹ thuật dọc, tầng hầm thấp trần.
2) Tương thích đa chuẩn đường ống
Mặt bích tiêu chuẩn
Hỗ trợ tiêu chuẩn mặt bích thông dụng (ví dụ PN16/ANSI Class tương ứng theo phiên bản), dễ nối với mạng ống hiện hữu mà không cần vòng chuyển đổi phức tạp.
Đa dạng vật liệu ống và phụ kiện
Kết nối ổn với ống thép, ống inox, ống HDPE (qua mặt bích chuyển), thuận tiện khi phối hợp van cổng, van bướm, van một chiều kiểu wafer để tiết kiệm không gian.
3) Linh hoạt cấu hình cụm bơm
Lắp song song hoặc nối tầng
Song song để tăng lưu lượng và dự phòng N+1 cho HVAC, cấp nước.
Nối tầng (series) khi cần tăng cột áp cho các tầng cao của tòa nhà.
Cụm skid tích hợp
Có thể dựng cụm bơm – ống góp – van – đồng hồ trên bệ skid thép phủ sơn, giao hàng “plug-and-play”, rút ngắn thời gian thi công tại công trường.
4) Thuận tiện thi công và bảo trì tại chỗ
Rút cụm quay theo phương thẳng đứng
Cụm động cơ – cánh bơm có thể tháo hướng lên trên (không phải tháo rời tuyến ống), giảm thời gian dừng hệ thống và không cần diện tích thao tác lớn phía trước/sau.
Thay phớt cơ khí tại chỗ
Không gian quanh cổ trục đủ thao tác thay phớt, căn chỉnh vòng bi trong phạm vi hẹp, phù hợp phòng bơm dày đặc thiết bị.
5) Giải pháp nền móng và chống rung linh hoạt
Chân đế gọn – dễ bố trí
Chỉ cần bệ móng nhỏ, có thể dùng bản mã thép liên kết nở sàn bê tông; thuận tiện cân cốt, cân thăng bằng.
Đế cao su/lo xo giảm rung
Đệm cao su hoặc lò xo chống rung dưới chân bơm hạn chế truyền rung lên kết cấu, đặc biệt hữu ích khi đặt sát không gian làm việc hoặc khu dân cư.
6) Dễ tích hợp điều khiển và phụ trợ
Biến tần (VFD) – van điều áp
Kết hợp VFD để điều chỉnh lưu lượng theo tải, cùng van một chiều wafer và van bướm tay gạt/điều khiển giúp tối ưu cả không gian và năng lượng.
Khớp giãn nở – khớp nối mềm
Bố trí expansion joint/khớp nối mềm hai đầu bơm để triệt tiêu sai lệch đồng tâm nhẹ và giãn nở nhiệt của đường ống trong không gian chật.
7) Kịch bản bố trí điển hình linh hoạt
Trục kỹ thuật đứng của tòa nhà
Đặt bơm “đứng dọc trục” ngay trên tuyến ống đứng, khai thác tối đa chiều cao trống, chừa lối đi bảo trì phía trước.
Phòng bơm tầng hầm thấp trần
Xếp dãy bơm sát tường, đầu đo áp – lưu lắp trên nhánh xả gọn nhẹ; dùng đế cao su giảm rung để hạn chế yêu cầu bệ móng.
Cải hoán hệ HVAC
Thay thế bơm cũ bằng bơm inline cùng cỡ bích, giữ nguyên cao độ ống, các điểm treo; giảm thời gian dừng hệ thống.
8) Lưu ý kỹ thuật để phát huy tính linh hoạt
Chống xoắn đường ống
Lắp giá đỡ ống độc lập, tránh truyền lực lên thân bơm; dùng khớp giãn nở đúng vị trí.
Chừa khoảng thao tác tối thiểu
Dù không gian hẹp, vẫn chừa đủ chiều cao để nhấc cụm động cơ – cánh khi bảo trì; quy định lối đi tối thiểu 600–800 mm nếu có thể.
Căn chỉnh – đồng tâm
Kiểm tra đồng tâm và độ thẳng đường ống sau khi siết mặt bích; sai lệch nhỏ cũng có thể gây rung và mòn phớt.
Phụ kiện bắt buộc
Van một chiều phía xả, van chặn hai đầu, đồng hồ áp, nhiệt, cảm biến rung/nhiệt (nếu có) để vận hành an toàn và chẩn đoán nhanh sự cố.
Tính linh hoạt trong thiết kế lắp đặt của bơm inline model ISG100-250A, IRG100-250A đến từ cấu trúc hút – xả đồng trục, thân bơm gọn, khả năng tháo cụm quay theo phương thẳng đứng, tương thích đa chuẩn bích và dễ tích hợp phụ kiện điều khiển. Nhờ đó, hai model này thích hợp với không gian chật hẹp, cải hoán hệ thống hiện hữu, bố trí cụm song song/series và triển khai skid, giúp rút ngắn tiến độ thi công, giảm chi phí lắp đặt và duy trì độ tin cậy lâu dài của toàn hệ thống.
