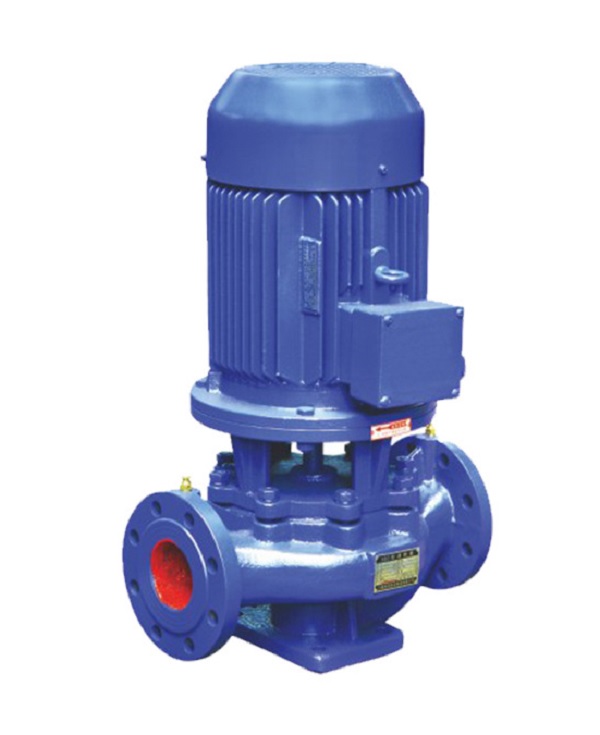

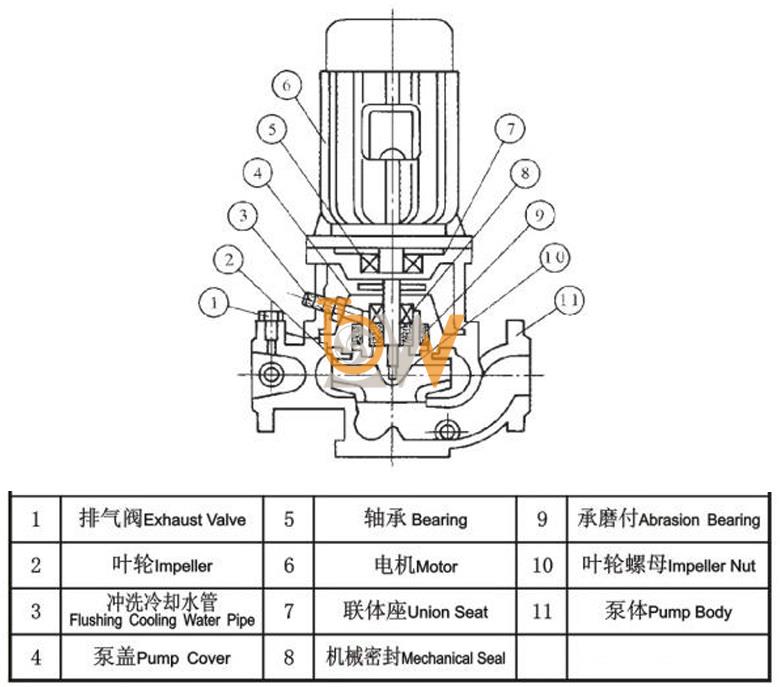

Máy bơm nước ly tâm trục đứng model ISG25-125 có cấu tạo được thiết kế tối ưu cho hiệu suất bơm cao, độ bền lớn và khả năng vận hành ổn định trong nhiều môi trường. Dưới đây là phân tích cấu tạo chi tiết của model này:
Chất liệu: Thường làm bằng gang xám HT200 hoặc thép không gỉ inox 304 (tùy theo phiên bản yêu cầu chịu ăn mòn).
Chức năng: Bảo vệ và bao bọc các bộ phận bên trong, chịu áp lực dòng chảy, đồng thời định hình khoang bơm để tạo lực ly tâm.
Đặc điểm: Có các mặt bích đầu vào – đầu ra được thiết kế nằm cùng phương giúp thuận tiện cho lắp đặt đường ống đứng.
Chất liệu: Gang, đồng hoặc inox 304 tùy môi trường sử dụng.
Kiểu cánh: Cánh kín, gắn trực tiếp lên trục bơm.
Chức năng: Tạo ra lực ly tâm để đẩy nước từ đầu hút đến đầu xả. Cánh được cân bằng động giúp giảm rung lắc và tăng hiệu suất.
Chất liệu: Inox 304 hoặc thép hợp kim chống ăn mòn.
Chức năng: Truyền mô-men xoắn từ động cơ đến cánh bơm.
Đặc điểm: Thiết kế chính xác và đồng trục với động cơ, giảm ma sát, tăng tuổi thọ bạc đạn và phớt.
Chất liệu: Gốm – carbon hoặc silicon carbide.
Chức năng: Ngăn rò rỉ nước tại điểm tiếp giáp giữa trục quay và thân bơm.
Ưu điểm: Dễ thay thế, chịu nhiệt – chịu mài mòn tốt, đảm bảo vận hành an toàn, không bị chảy nước ra động cơ.
Công suất: 0.75kW (1HP), tốc độ vòng quay 2900 vòng/phút.
Chất liệu vỏ: Nhôm hoặc thép sơn tĩnh điện.
Tiêu chuẩn bảo vệ: IP54 – chống bụi và nước bắn.
Chức năng: Cung cấp năng lượng quay cho trục bơm, đồng trục với thân bơm để giảm tổn hao.
Chất liệu: Gang đúc hoặc thép hợp kim.
Chức năng: Nâng đỡ toàn bộ cụm bơm – động cơ, giữ cố định trên nền móng khi hoạt động.
Đặc điểm: Thiết kế đồng khối, chống rung và dễ lắp đặt.

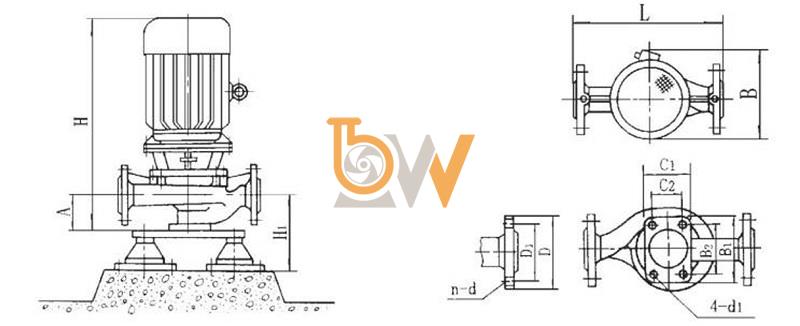

Đường kính danh định: Ø25 (đầu hút) – Ø25 (đầu xả)
Chức năng: Kết nối với hệ thống ống dẫn nước. Vị trí lắp đặt thẳng hàng, thuận tiện cho hệ thống bơm thẳng đứng.
Chức năng: Giữ cho trục quay mượt, hạn chế rung lắc.
Loại: Vòng bi cầu chất lượng cao, chịu nhiệt và tải trọng lớn.
Động cơ điện
Trục bơm
Cánh bơm
Thân bơm
Phớt cơ khí
Ống hút – Ống xả
Khung đỡ – đế bơm
Bạc đạn vòng bi
Máy bơm nước ly tâm trục đứng ISG25-125 có cấu tạo đồng bộ, chắc chắn và khoa học. Từng bộ phận đều được chế tạo từ vật liệu chất lượng cao, đảm bảo vận hành êm ái, hiệu suất cao, tuổi thọ dài và phù hợp cho nhiều ứng dụng như cấp nước sinh hoạt, tăng áp, xử lý nước và sản xuất công nghiệp nhẹ. Đây là dòng bơm đáng tin cậy cho các hệ thống yêu cầu hiệu suất và độ bền lâu dài.
Bơm ly tâm trục đứng model ISG25-125 là một trong những thiết bị quan trọng trong hệ thống bơm cấp – thoát nước của các nhà máy công nghiệp hiện đại. Với thiết kế nhỏ gọn, hiệu suất cao và độ tin cậy lớn, model này đang được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất khác nhau. Dưới đây là nội dung chi tiết:
Thiết kế trục đứng tiết kiệm không gian: Giúp tối ưu diện tích sàn trong các nhà máy nơi không gian lắp đặt bị hạn chế.
Động cơ công suất 0.75 kW phù hợp với nhu cầu cấp nước, tuần hoàn, hoặc tăng áp ở quy mô vừa và nhỏ.

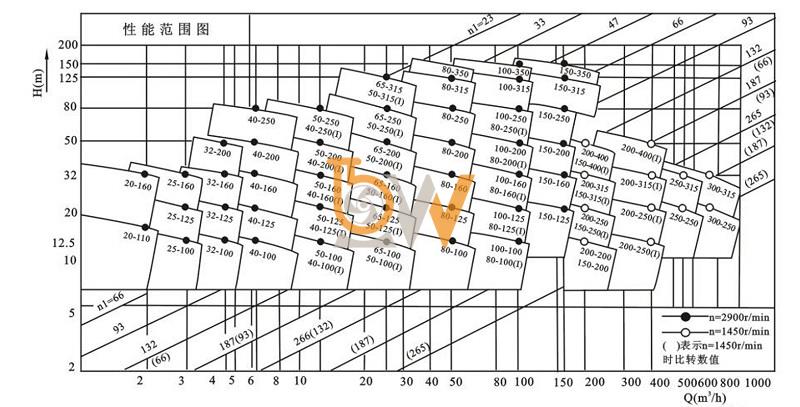

Cột áp tối đa 20m, đảm bảo bơm nước lên cao, thích hợp với các hệ thống dây chuyền tầng hoặc các bể chứa đặt trên cao.
Lưu lượng ổn định 4 m³/h, đáp ứng tốt yêu cầu cấp nước đều đặn trong vận hành máy móc.
Hệ thống làm mát và tuần hoàn nước: Bơm ISG25-125 thường được dùng để bơm nước tuần hoàn qua thiết bị trao đổi nhiệt, hệ thống giải nhiệt máy ép, máy tiện, máy phay…
Cấp nước sản xuất: Cung cấp nước sạch cho các khâu rửa nguyên liệu, làm mát, vận hành thiết bị sản xuất.
Tăng áp cho hệ thống rửa công nghiệp: Đảm bảo áp lực đủ mạnh cho các vòi phun rửa xe, rửa chi tiết máy, bồn chứa…
Bơm chất lỏng ít ăn mòn: Với khả năng chịu nhiệt và áp suất ổn định, bơm phù hợp cho nhiều loại chất lỏng không có tính ăn mòn cao như nước sạch, nước giải nhiệt, dầu nhẹ.
Vận hành êm ái, ít rung: Đảm bảo độ ổn định trong dây chuyền sản xuất.
Tiết kiệm điện năng: Nhờ hiệu suất thủy lực cao và động cơ chất lượng.
Dễ bảo trì, dễ thay thế linh kiện: Thuận tiện cho công tác bảo trì định kỳ, giảm thời gian ngừng máy.
Độ bền cơ học cao: Vật liệu chế tạo cánh bơm, trục bơm và thân vỏ bền vững, phù hợp với điều kiện làm việc liên tục trong nhà máy.
Máy bơm ly tâm trục đứng model ISG25-125 là một giải pháp hiệu quả, tiết kiệm và linh hoạt cho các nhà máy công nghiệp trong việc cấp nước, tuần hoàn và tăng áp. Sản phẩm không chỉ giúp nâng cao hiệu quả vận hành, mà còn đảm bảo độ ổn định và an toàn cho hệ thống sản xuất công nghiệp.
