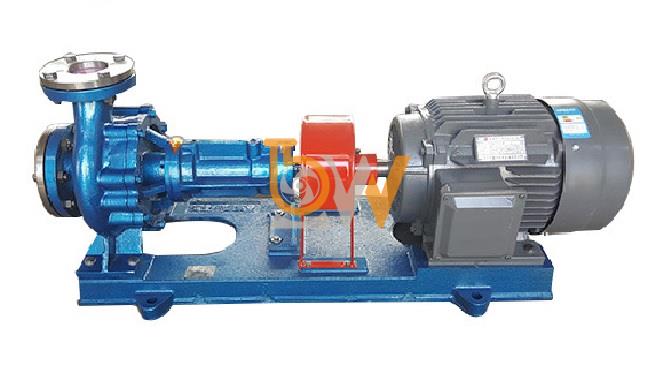

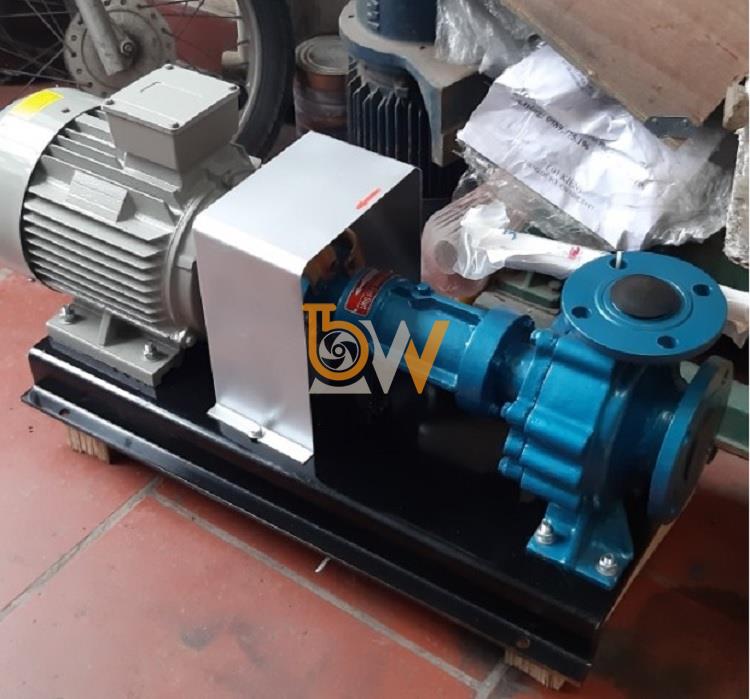

Ưu điểm không cần hệ thống làm mát bằng nước của Bơm dầu truyền nhiệt RY20-20-125
Bơm dầu truyền nhiệt RY20-20-125 sử dụng phương thức tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước. Đây là một ưu điểm đáng chú ý đối với bơm làm việc trong vòng tuần hoàn dầu nóng, bởi kết cấu này giúp đơn giản hóa hệ thống, giảm số lượng thiết bị phụ trợ và hạn chế sự phụ thuộc vào nguồn nước làm mát trong quá trình vận hành.
Không cần bố trí đường nước làm mát riêng
Ở những thiết bị sử dụng làm mát bằng nước, cần có đường cấp nước, đường hồi, van và các đầu nối liên quan. RY20-20-125 không cần một vòng nước riêng để giải nhiệt cho cụm bơm.
Nhờ đó, hệ thống được rút gọn theo hướng:
Bơm dầu truyền nhiệt → tản nhiệt tự nhiên ra môi trường
thay vì phải bổ sung:
Bơm dầu → hệ thống nước làm mát → đường cấp → đường hồi → thiết bị phụ trợ.
Việc giảm bớt đường ống nước giúp cụm bơm đơn giản và gọn hơn.
Giảm phụ thuộc vào nguồn nước công nghiệp
Không sử dụng nước làm mát đồng nghĩa với việc khả năng vận hành của Bơm dầu truyền nhiệt RY20-20-125 không phụ thuộc trực tiếp vào việc nhà máy có duy trì nguồn nước làm mát liên tục hay không.
Điều này đặc biệt có lợi tại những khu vực nguồn nước hạn chế hoặc hệ thống nước công nghiệp phải phục vụ nhiều thiết bị cùng lúc.
Không bị ảnh hưởng bởi gián đoạn nước làm mát
Nếu một bơm cần nước làm mát, tình trạng mất nước hoặc lưu lượng nước giảm có thể ảnh hưởng đến khả năng giải nhiệt. Với RY20-20-125, cơ chế tản nhiệt tự nhiên giúp loại bỏ yếu tố phụ thuộc này.
Hạn chế nguy cơ tắc đường nước
Đường nước làm mát có thể xuất hiện cặn bẩn, cáu cặn hoặc tạp chất sau thời gian dài sử dụng. Khi tiết diện đường nước giảm, hiệu quả trao đổi nhiệt cũng có thể suy giảm.
RY20-20-125 không cần đường nước làm mát nên không phát sinh vấn đề tắc nghẽn tại một mạch nước giải nhiệt riêng của bơm.
Điều này giúp giảm một nguyên nhân có thể làm gián đoạn khả năng làm mát của thiết bị.
Không phát sinh hiện tượng rò rỉ nước làm mát
Một hệ thống nước phụ trợ luôn có thêm các mối nối, van và đường ống có khả năng phát sinh rò rỉ.
Khi RY20-20-125 sử dụng tản nhiệt tự nhiên, số lượng kết nối liên quan đến làm mát được giảm xuống. Vì vậy, nhà máy không phải xử lý các vấn đề như nước rò quanh cụm bơm hoặc phải thường xuyên kiểm tra độ kín của đường nước làm mát.
Giảm số lượng thiết bị phụ trợ
Để duy trì một vòng nước làm mát, tùy thiết kế hệ thống có thể cần thêm các thiết bị phục vụ cấp và tuần hoàn nước.
Việc RY20-20-125 không cần hệ thống làm mát bằng nước giúp giảm nhu cầu bổ sung các thành phần phụ trợ chỉ dành riêng cho việc giải nhiệt bơm.
Kết quả là cụm thiết bị tập trung hơn và số lượng bộ phận phải quản lý cũng ít hơn.
Tiết kiệm không gian lắp đặt
Không phải bố trí đường nước cấp và hồi giúp giảm lượng đường ống xung quanh RY20-20-125.
Đây là lợi thế rõ rệt khi bơm được lắp trong:
Cụm skid dầu truyền nhiệt.
Không gian nhà xưởng nhỏ.
Khu vực có nhiều đường ống công nghệ.
Cụm gia nhiệt có mặt bằng hạn chế.
Không gian quanh bơm có thể được dành cho việc kiểm tra, bảo dưỡng và thao tác kỹ thuật thay vì phải bố trí thêm đường nước.

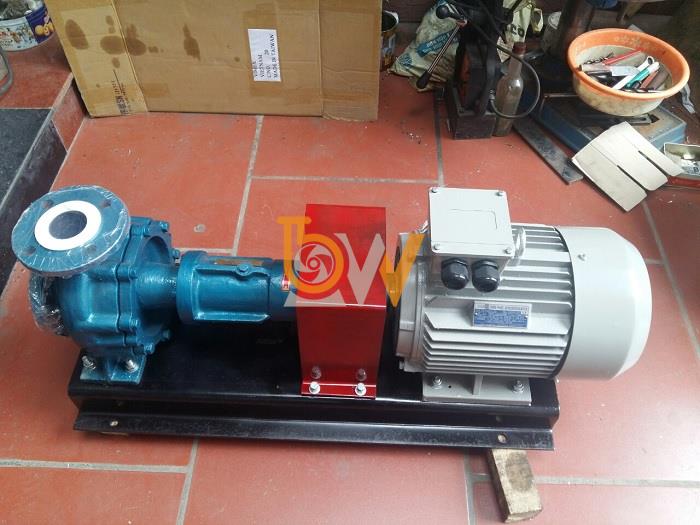

Lắp đặt đơn giản hơn
Khi không có mạch nước làm mát, quá trình lắp đặt Bơm dầu truyền nhiệt RY20-20-125 tập trung chủ yếu vào hệ thống dầu, động cơ, khớp nối và các kết nối cần thiết của chính bơm.
Kỹ thuật viên không phải thực hiện thêm việc đấu nối đường cấp và hồi nước cho cụm giải nhiệt.
Điều này giúp giảm số lượng công đoạn khi đưa bơm vào hệ thống.
Giảm công việc bảo dưỡng hệ thống phụ
Không có hệ thống nước làm mát cũng đồng nghĩa với việc không cần bảo dưỡng một vòng nước riêng của bơm.
Doanh nghiệp có thể giảm các công việc như kiểm tra đường nước, xử lý tắc nghẽn, vệ sinh cặn hoặc kiểm tra rò rỉ tại các kết nối làm mát.
Phạm vi bảo dưỡng vì vậy tập trung nhiều hơn vào chính cụm bơm dầu truyền nhiệt.

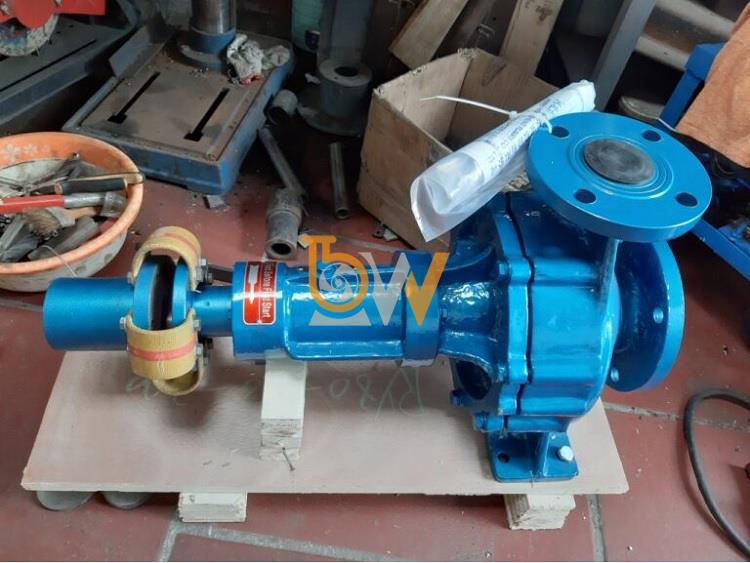

Tản nhiệt tự nhiên hoạt động liên tục

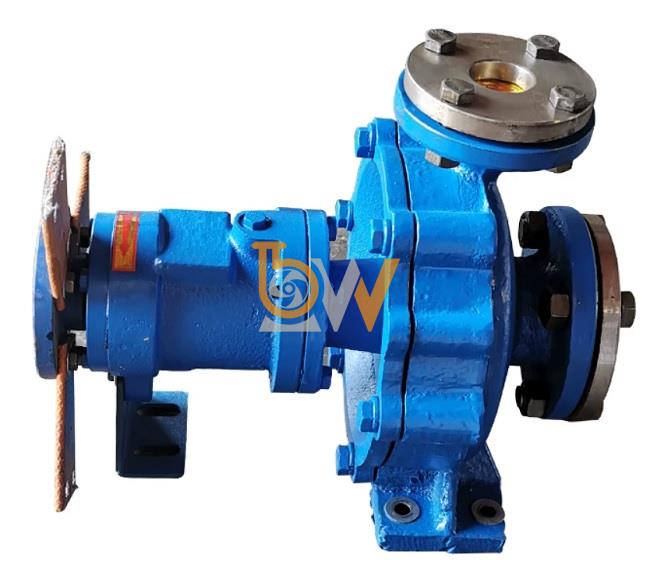

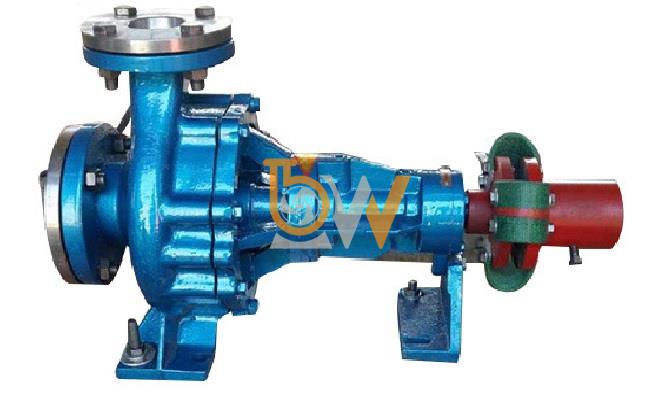

Thay vì đưa nước qua bơm để lấy nhiệt, RY20-20-125 giải phóng nhiệt thông qua kết cấu thân và cụm ổ trục ra không khí xung quanh.
Khi nhiệt độ bề mặt cao hơn nhiệt độ môi trường, nhiệt liên tục được truyền ra ngoài.
Không khí gần bề mặt nóng lên, di chuyển lên trên và được thay thế bằng lớp không khí mát hơn. Quá trình đối lưu tự nhiên này hỗ trợ bơm giải phóng nhiệt mà không cần một môi chất làm mát riêng.
Giảm nguy cơ trộn lẫn nước với khu vực dầu
Dầu truyền nhiệt và nước là hai môi chất được quản lý riêng biệt trong hệ thống công nghiệp. Việc không cần đưa nước làm mát tới ngay cụm bơm giúp giảm số lượng đường nước bố trí gần các kết nối dầu nóng.
Nhờ đó, kết cấu hệ thống xung quanh bơm đơn giản hơn và giảm thêm một nguồn môi chất phụ tại khu vực vận hành dầu truyền nhiệt.
Thuận lợi khi tích hợp vào cụm thiết bị độc lập
RY20-20-125 có thể được sử dụng trong các cụm tuần hoàn dầu nhỏ. Việc không yêu cầu nước làm mát giúp những cụm này ít phụ thuộc hơn vào hệ thống hạ tầng bên ngoài.
Khi tích hợp lên skid, nhà chế tạo không phải dành thêm không gian cho đường nước làm mát của bơm, giúp cụm thiết bị gọn hơn và thuận lợi khi bố trí.
Giảm chi phí liên quan đến hệ thống làm mát
Không cần hệ thống nước làm mát giúp doanh nghiệp tránh một số khoản đầu tư và vận hành liên quan đến chính vòng làm mát của bơm, chẳng hạn đường ống, phụ kiện, lắp đặt và bảo dưỡng.
Lợi ích có thể khái quát:
Không cần nước làm mát → ít thiết bị phụ hơn → ít đường ống hơn → lắp đặt đơn giản hơn → giảm công việc bảo dưỡng phụ trợ.
Điều kiện để tản nhiệt tự nhiên hoạt động hiệu quả
Do không sử dụng nước làm mát, khu vực quanh Bơm dầu truyền nhiệt RY20-20-125 cần đủ thông thoáng để nhiệt có thể truyền ra không khí.
Bề mặt cụm ổ trục cũng nên được giữ sạch, tránh để dầu và bụi bẩn bám quá dày làm cản trở quá trình giải nhiệt tự nhiên.
Như vậy, ưu điểm không cần nước làm mát phát huy tốt nhất khi bơm được bố trí ở vị trí có khả năng thông gió và tản nhiệt phù hợp.
Ưu điểm không cần hệ thống làm mát bằng nước của Bơm dầu truyền nhiệt RY20-20-125 nằm ở việc sử dụng cơ chế tản nhiệt tự nhiên để giải phóng nhiệt ra môi trường. Thiết kế này giúp loại bỏ đường cấp và hồi nước làm mát, giảm số lượng thiết bị phụ trợ, hạn chế nguy cơ tắc hoặc rò đường nước và đơn giản hóa quá trình lắp đặt.
Nhờ không phụ thuộc vào nguồn nước làm mát, Bơm dầu truyền nhiệt RY20-20-125 có hệ thống gọn hơn, ít hạng mục phụ trợ phải bảo dưỡng và thuận lợi hơn khi tích hợp vào các cụm tuần hoàn dầu nóng quy mô nhỏ.

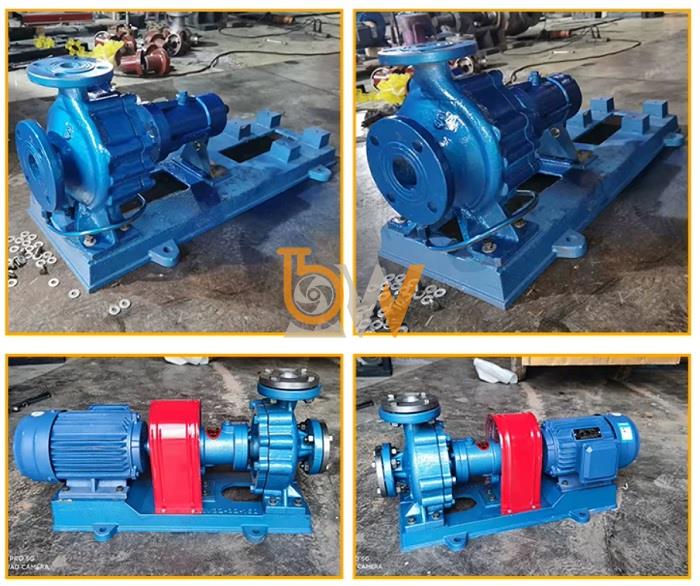

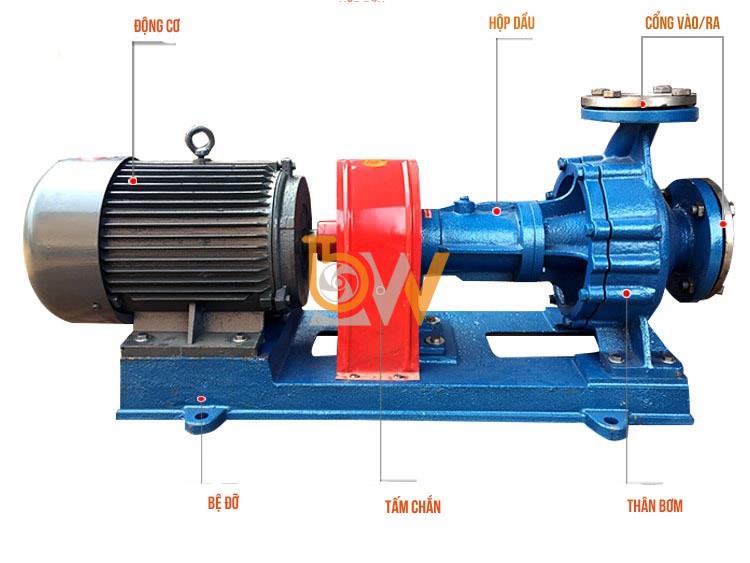

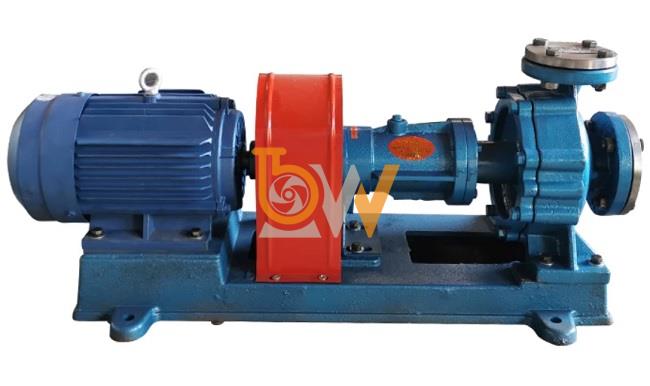

Cách thức luân chuyển dầu tải nhiệt thông qua Bơm dầu truyền nhiệt RY20-20-125
Bơm dầu truyền nhiệt RY20-20-125 đảm nhiệm nhiệm vụ tạo dòng tuần hoàn dầu tải nhiệt trong một mạch kín. Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ quay 2.800 vòng/phút và động cơ 0,75 kW, bơm đưa dầu liên tục từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt, sau đó dầu quay trở lại để tiếp tục chu trình.
Cách thức luân chuyển dầu tải nhiệt có thể khái quát như sau:
Dầu hồi → Cửa hút bơm → Bánh công tác → Cửa đẩy → Nguồn/thiết bị gia nhiệt → Thiết bị sử dụng nhiệt → Đường hồi → Bơm

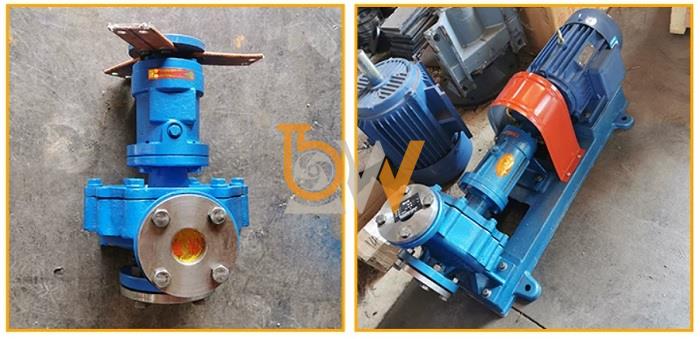

Dầu tải nhiệt đi vào cửa hút của RY20-20-125
Quá trình luân chuyển bắt đầu khi dầu từ đường hồi của hệ thống đi đến cửa hút của RY20-20-125.
Cửa hút được bố trí theo phương trục, giúp dầu đi trực tiếp về khu vực tâm của bánh công tác. Khi hệ thống hoạt động ổn định, đường hút luôn chứa đầy dầu để bánh công tác nhận được dòng chất lỏng liên tục.
Dầu được đưa vào tâm bánh công tác
Khu vực tâm bánh công tác là nơi tiếp nhận dầu từ đường hút. Tại đây, dầu chuẩn bị nhận năng lượng cơ học từ bánh công tác đang quay ở khoảng 2.800 vòng/phút.
Dòng dầu vào ổn định là điều kiện quan trọng để quá trình luân chuyển diễn ra liên tục và hạn chế dao động lưu lượng.

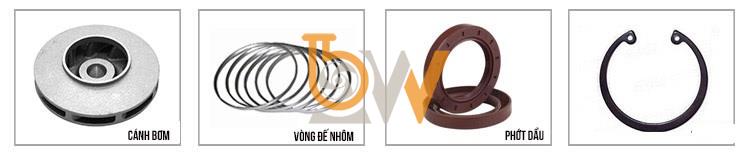

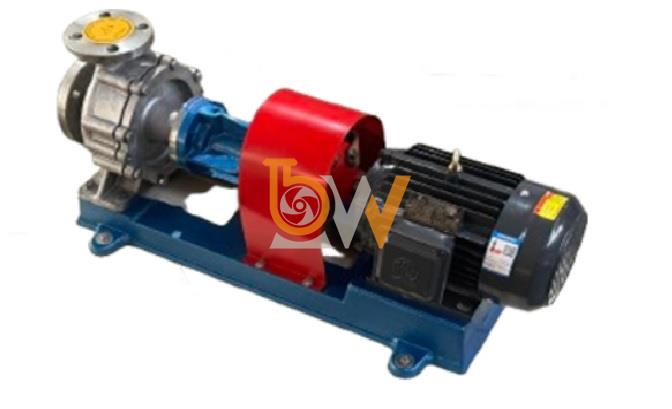

Bánh công tác truyền năng lượng cho dầu

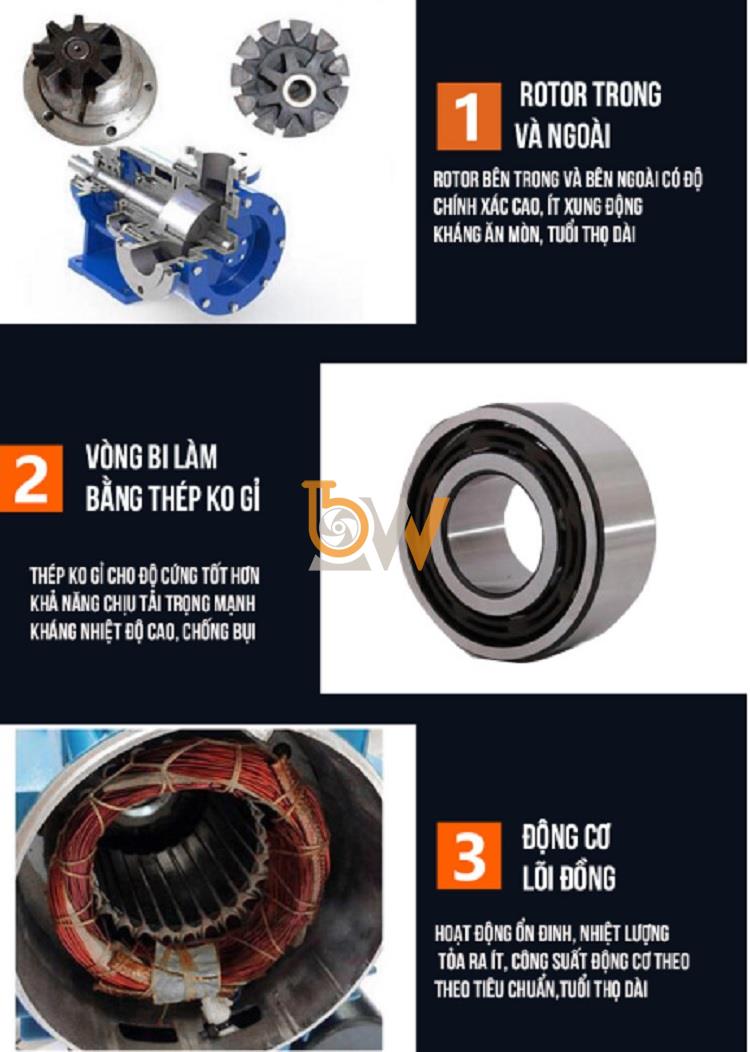

Động cơ 0,75 kW truyền chuyển động qua khớp nối và trục đến bánh công tác.
Khi bánh công tác quay, dầu từ vùng tâm được dẫn qua các rãnh cánh và chuyển dần về phía mép ngoài.
Dầu tăng vận tốc khi đi qua bánh công tác
Trong quá trình chuyển động từ tâm ra ngoài, bánh công tác truyền năng lượng cho dầu. Dầu tăng vận tốc và nhận thêm năng lượng cần thiết để tiếp tục di chuyển trong hệ thống.
Đây là giai đoạn chính giúp RY20-20-125 tạo ra dòng tuần hoàn dầu tải nhiệt.

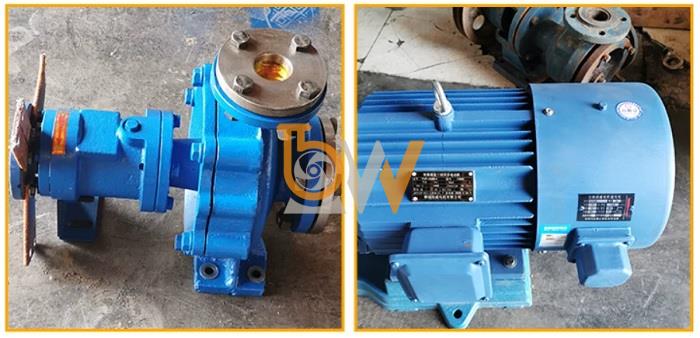

Thân bơm chuyển đổi năng lượng dòng dầu
Sau khi rời bánh công tác, dầu đi vào phần thân bơm.
Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng. Nhờ đó, dầu có đủ năng lượng để đi vào đường ống phía đẩy và vượt qua trở lực của mạch tuần hoàn.
Cột áp 22 m giúp dầu tiếp tục lưu thông
RY20-20-125 có cột áp thiết kế khoảng 22 m. Cột áp này giúp dầu vượt qua tổn thất phát sinh tại:
Đường ống.
Các đoạn co.
Van.
Áo gia nhiệt.
Bộ trao đổi nhiệt.
Các thiết bị khác nằm trong vòng tuần hoàn.
Nhờ đó, dầu không chỉ rời khỏi bơm mà còn có thể tiếp tục đi qua toàn bộ mạch dầu nóng.
Dầu được đẩy ra cửa xả của bơm
Sau khi nhận đủ năng lượng, dầu được đưa ra cửa đẩy của RY20-20-125 và đi vào đường ống của hệ thống.
Dòng dầu lúc này được duy trì với lưu lượng khoảng 1,5 m³/h tại điểm làm việc thiết kế.
Cửa đẩy đưa dầu vào tuyến tuần hoàn
Từ cửa đẩy, dầu bắt đầu hành trình vận chuyển nhiệt trong hệ thống.
Tùy cách bố trí thực tế, dầu có thể được đưa tới nguồn gia nhiệt trước rồi đến thiết bị sử dụng nhiệt, hoặc RY20-20-125 được đặt trên đường dầu đã được gia nhiệt. Dù bố trí theo phương án nào, chức năng của bơm vẫn là duy trì dòng dầu liên tục trong mạch kín.
Dầu nhận nhiệt tại thiết bị gia nhiệt
Khi đi qua thiết bị gia nhiệt, dầu tải nhiệt nhận nhiệt lượng từ nguồn nhiệt.
Bơm RY20-20-125 liên tục đưa dầu qua khu vực này nên một lượng dầu mới luôn thay thế lượng dầu vừa được làm nóng và rời khỏi nguồn nhiệt.
Dầu nóng được đưa ra khỏi vùng gia nhiệt liên tục
Dòng tuần hoàn giúp dầu sau khi nhận nhiệt không bị giữ quá lâu tại một vị trí.
Dầu nóng tiếp tục di chuyển đến thiết bị cần sử dụng nhiệt, trong khi dầu có nhiệt độ thấp hơn từ đường hồi được đưa trở lại nguồn gia nhiệt.
Đây chính là nguyên lý vận chuyển nhiệt bằng tuần hoàn cưỡng bức của RY20-20-125.
Dầu nóng được đưa đến thiết bị sử dụng nhiệt
Sau khi được gia nhiệt, dầu di chuyển qua đường ống đến các thiết bị cần nhiệt như áo gia nhiệt, bộ trao đổi nhiệt hoặc các cụm gia nhiệt công nghiệp khác.
Tại đây, dầu không nhất thiết tiếp xúc trực tiếp với sản phẩm mà thường truyền nhiệt qua bề mặt kim loại.
Dầu truyền nhiệt cho thiết bị
Khi dầu nóng đi qua bề mặt trao đổi nhiệt, một phần nhiệt lượng được truyền sang thiết bị hoặc môi chất cần gia nhiệt.
Do dầu luôn chuyển động nên lượng dầu đã giảm nhiệt liên tục được thay thế bằng dầu nóng mới.
Quá trình này giúp thiết bị nhận nhiệt liên tục trong thời gian RY20-20-125 hoạt động.
Dầu sau khi truyền nhiệt quay về đường hồi
Sau khi đi qua thiết bị sử dụng nhiệt, nhiệt độ của dầu giảm xuống.
Dầu không bị thải bỏ mà được đưa vào đường hồi để tiếp tục vòng tuần hoàn.
Đây là đặc điểm quan trọng của hệ thống dầu tải nhiệt: cùng một lượng dầu được lưu thông nhiều lần giữa nguồn nhiệt và thiết bị sử dụng nhiệt.
RY20-20-125 đưa dầu hồi trở lại chu trình
Dầu từ đường hồi tiếp tục được đưa về phía cửa hút của RY20-20-125.
Bánh công tác lại truyền năng lượng cho dòng dầu và đẩy dầu đi tiếp qua hệ thống.
Chu trình được lặp liên tục:
Hút dầu → Tăng năng lượng → Đẩy dầu → Nhận nhiệt → Truyền nhiệt → Hồi dầu → Hút lại
RY20-20-125 chính là bộ phận duy trì chuyển động liên tục này.
Lưu lượng 1,5 m³/h quyết định tốc độ luân chuyển dầu
Lưu lượng của RY20-20-125 cho biết lượng dầu được bơm qua hệ thống trong một đơn vị thời gian.
Tại điểm làm việc thiết kế, bơm cung cấp khoảng 1,5 m³ dầu mỗi giờ.
Lưu lượng phải phù hợp với mạch dầu
Nếu mạch tuần hoàn được thiết kế tương ứng với lưu lượng này, dầu có thể di chuyển đều qua nguồn nhiệt và thiết bị sử dụng nhiệt.
Nếu trở lực hệ thống tăng quá cao, lưu lượng thực tế có thể giảm. Khi đó, tốc độ luân chuyển dầu cũng giảm và khả năng vận chuyển nhiệt của hệ thống bị ảnh hưởng.
Cột áp 22 m duy trì dầu qua toàn bộ vòng tuần hoàn
Trong mạch kín, mục đích chính của cột áp không phải đơn thuần là nâng dầu lên độ cao 22 m.
Cột áp của RY20-20-125 chủ yếu được sử dụng để bù tổn thất áp suất khi dầu đi qua toàn bộ hệ thống.
Ma sát với thành ống, van, bộ trao đổi nhiệt và các phụ kiện đều tiêu hao một phần năng lượng của dòng dầu.
Bơm liên tục bổ sung phần năng lượng này để dầu tiếp tục luân chuyển.
Luân chuyển liên tục giúp vận chuyển nhiệt ổn định
Điểm quan trọng nhất của cách thức luân chuyển dầu tải nhiệt thông qua Bơm dầu truyền nhiệt RY20-20-125 là dòng dầu không hoạt động theo kiểu bơm một lần rồi dừng.
Dầu được tuần hoàn liên tục trong một vòng kín trong suốt quá trình gia nhiệt.
Dầu vừa là môi chất vận chuyển vừa là môi chất truyền nhiệt
Tại nguồn nhiệt, dầu nhận nhiệt.
Trong đường ống, dầu vận chuyển nhiệt.
Tại thiết bị sử dụng nhiệt, dầu giải phóng một phần nhiệt.
Sau đó, dầu quay trở lại để tiếp tục nhận nhiệt.
RY20-20-125 cung cấp năng lượng thủy lực cần thiết để toàn bộ chu trình này diễn ra liên tục.
Điều kiện để dầu luân chuyển ổn định qua RY20-20-125
Để RY20-20-125 duy trì dòng tuần hoàn đúng thiết kế, đường hút cần luôn đầy dầu và thông thoáng. Van hút phải được mở đầy đủ khi vận hành để dầu vào bánh công tác liên tục.
Đường ống cũng không nên có trở lực vượt quá khả năng cột áp của bơm. Khi tổng trở lực phù hợp với điểm làm việc 1,5 m³/h – 22 m, quá trình luân chuyển dầu diễn ra ổn định hơn.
Đồng thời, cần hạn chế không khí và hơi tồn tại trong mạch vì chúng có thể làm dòng dầu qua bơm bị gián đoạn.
Cách thức luân chuyển dầu tải nhiệt thông qua Bơm dầu truyền nhiệt RY20-20-125 bắt đầu từ việc dầu đi vào cửa hút, được bánh công tác quay ở 2.800 vòng/phút truyền năng lượng, sau đó được đẩy vào đường ống với đặc tính làm việc khoảng 1,5 m³/h và cột áp 22 m.
Dầu tiếp tục đi qua nguồn gia nhiệt để nhận nhiệt, đến thiết bị sử dụng nhiệt để truyền nhiệt rồi quay về đường hồi và trở lại cửa hút của bơm. Chu trình hút – đẩy – nhận nhiệt – truyền nhiệt – hồi dầu được lặp liên tục, giúp RY20-20-125 duy trì dòng dầu tải nhiệt trong toàn bộ mạch tuần hoàn công nghiệp.
